２Dタイプ プローブポジショナ（ミコプローブ)
2Dタイプとは机上などに平置きした基板に対応したポジショナです。
ミコジック独自の構造により、”レコード盤の上にレコード針を置く”感覚の操作性でプロービングを行えます。
- 片手でわずか数秒程度でプロービングできます。
- プロービングは非常に安定しています。
- 机上を専有する面積はΦ80程度と小型でありながら、アームの長さは最長400mｍと広い範囲の測定をカバーできます。
- 必要に応じて脱着可能なルーペが付属しており、微小な箇所へのプロービングの作業性が格段に向上します。
- 測定対象基板の大きさや必要箇所に応じて、アーム長は標準で３種類（0-270mm,0-320mm, 0-400mm）また一つのベースに２本のアームが付いた２本アームタイプなどのバリエーションがあります。
ミコプローブには2021年1月現在、先端構造の違いにより、PFシリーズ、PAシリーズ、PLシリーズの３タイプがあります。
各シリーズにはアーム長により、３機種（270mm,320mm,400mm）の一本アームタイプ
また、一つのベースに２本のアームが付いた２本アームタイプが２機種で計５機種のバリエーションがあります。
各シリーズ毎の特長
- FETプローブやパッシブプローブを取付けて直接基板にコンタクトさせる PFシリーズ
- 硬質金メッキプローブを介して、微小な箇所へのプロービングに特化した PAシリーズ
- PAシリーズと同構造で、プリント基板だけでなく薄膜等の試料、微小電子部品などへよりソフトにプロービングするための軽荷重（PAシリーズ比約50％）タイプ PLシリーズとなります。

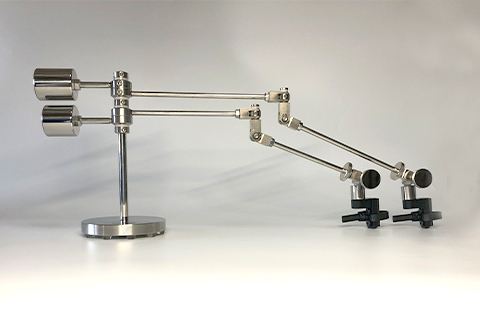

PFシリーズ ２本アームタイプ PF-320W

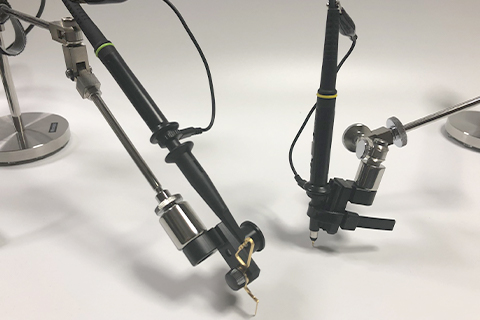

プローブが取付けられたPAシリーズ先端（左）、PFシリーズ先端（右）
２Dタイプ プローブポジショナ一覧
２Dタイプ プローブポジショナ 平置き基板専用
PFシリーズ
2D(平置き基板用) FETプローブ用等 アーム長｜270｜320｜400 2アームタイプあり |
PAシリーズ
2D(平置き基板用) 高密度実装基板用 アーム長｜270｜320｜400 2アームタイプあり |
PLシリーズ
2D(平置き基板用) 薄膜・微小部品用アーム長｜270｜320｜400 2アームタイプあり |
型式一覧
| シリーズ名 | シリーズ特長 | 測定対象基板に対する適応 | 基板へのコンタクト | アーム本数 | アーム長種類 (mm) （アームを最大限、伸ばした時のベース部からの長さ） |
型式 | |
|---|---|---|---|---|---|---|---|
| 水平設置 | 垂直設置 | ||||||
| PF | ・２Ｄ（平面）プロービング用 ・オシロプローブを直接基板にコンタクト |
◎ | × | オシロプローブを直接、基板にコンタクト | 2 | 400 | PF-400W |
| 320 | |||||||
| 2 | 320 | PF-320W | |||||
| 270 | |||||||
| 1 | 400 | PF-400 | |||||
| 1 | 320 | PF-320 | |||||
| 1 | 270 | PF-270 | |||||
| PA | ・２Ｄ（平面）プロービング用 ・オシロプローブを硬質金メッキプローブを介して間接的に基板にコンタクト |
◎ | × | 極小部品などへのプロービングに適した硬質金メッキプローブを介してコンタクト | 2 | 400 | PA-400W |
| 320 | |||||||
| 2 | 320 | PF-320W | |||||
| 270 | |||||||
| 1 | 400 | PA-400 | |||||
| 1 | 320 | PA-320 | |||||
| 1 | 270 | PA-270 | |||||
| PL | ・２Ｄ（平面）プロービング用 ・オシロプローブを硬質金メッキプローブを介して間接的に基板にコンタクト |
◎ | × | PAシリーズよりもプローブ先にかかる荷重を軽くし、基板よりもダメージを受けやすい薄膜などにも使用可能 | 2 | 400 | PL-400W |
| 320 | |||||||
| 2 | 320 | PL-320W | |||||
| 270 | |||||||
| 1 | 400 | PL-400 | |||||
| 1 | 320 | PL-320 | |||||
| 1 | 270 | PL-270 | |||||
