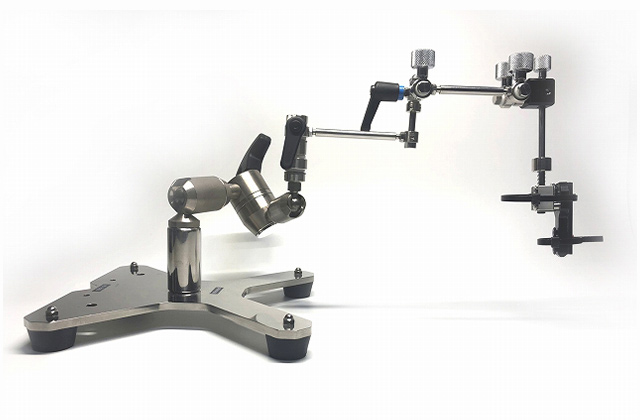

PVシリーズ3Dタイプ 多関節・高機能

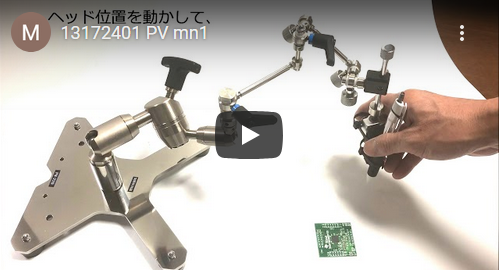

※動画が再生されない場合は こちら (Youtube) でご覧ください。

・『 PVシリーズ 』はオシロスコープ等のプローブを 実装基板等へ接触・維持させるプローブポジショナです。

・画期的な構造により、水平、垂直など対象物の設置状況に 左右されず、迅速で安定したハンドフリー・プロービング を可能にします。

特長

ラックに入ったままの基板や、製品に組み込まれた状態で垂直に立てた基板へのプロービングにもコンタクトさせることが可能です。
ミコジックの3Dポジショナは長いストロークのスプリングによる非常に安定したプロービングが特長です。

  • 長ストロークのスプリング構造を有した独自の先端構造による安定した接触圧。
  • 微調整がしやすいよう、2Dタイプの構造を取り入れた独自のアーム構成
仕様及び機種
型式 L(単位mm) H(単位mm) アーム構成
PV-300 300 175 1アーム(大)
PV-220 220 158 1アーム
(標準)
PV-300W 300and300 175 2アーム
(大+大)
PV-220W 220and220 158 2アーム
(標準+標準)

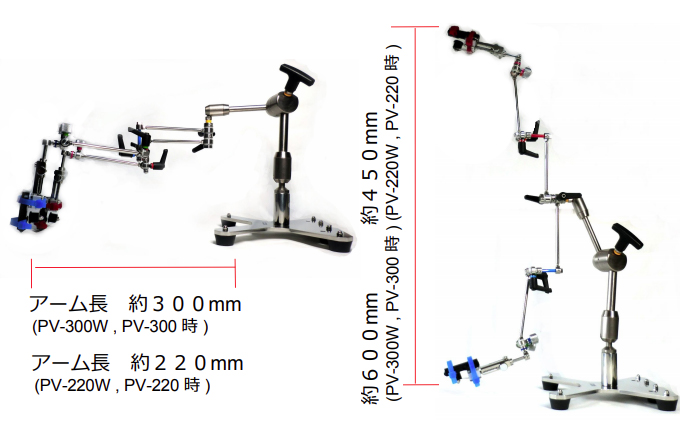

※PVシリーズにはアーム長により、2機種(220mm,300mm)、

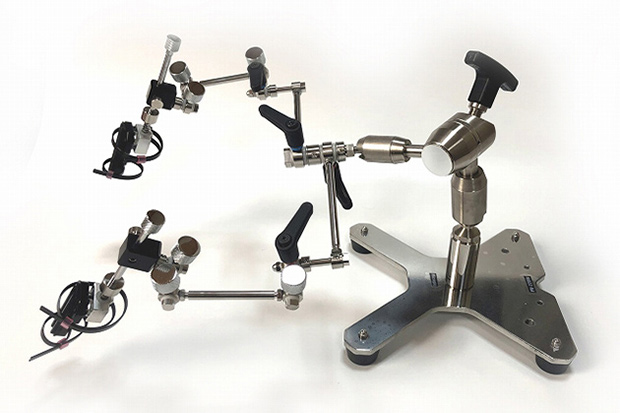

また、一つのメインスタンドにベースに2本のアームが付いた2本アームタイプが2機種で計4機種のバリエーションがあります。

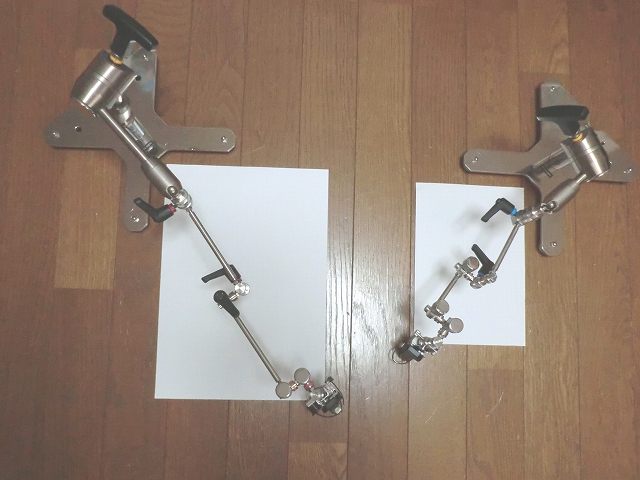

  • 左 PV-300 水平使用時、およそA4サイズの領域をカバーできます。
    右 PV-220 水平使用時、およそB5サイズの領域をカバーできます。

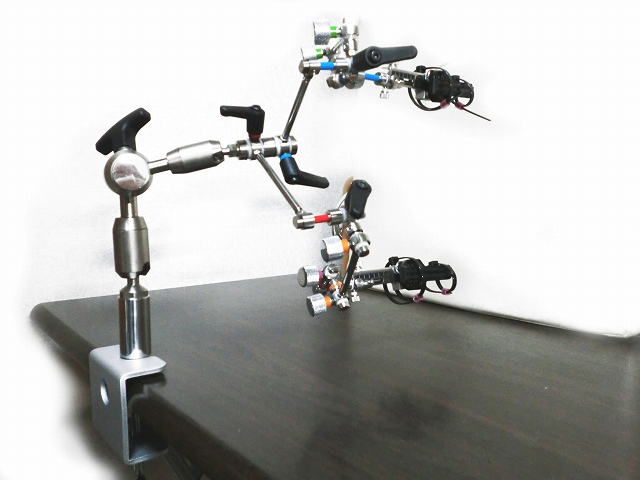

  • オプションのCクランプを介して机に取付けたPV-220W
先端部変更のお知らせ

2019年9月より、先端部の構造を変更して、作業性を向上させました。
PVシリーズ PSシリーズ 先端部変更箇所
旧バージョンで御使用いただいているお客様にも、グリスアップなどのメンテナンスを兼ねた新バージョンへの改造を承っております。
詳しくはお問合せください。

価格及び納期について

各機種の標準価格は 標準価格表 をご覧ください。

PVシリーズの納期は全機種、通常2~3週間となります。
